66 Kv ηλεκτρικής δύναμης Πολωνός χάλυβα/υψηλή δύναμη παραγωγής χάλυβα Πολωνού μετάδοσης
πόλοι γραμμών μετάδοσης
,πόλος ηλεκτρικής δύναμης

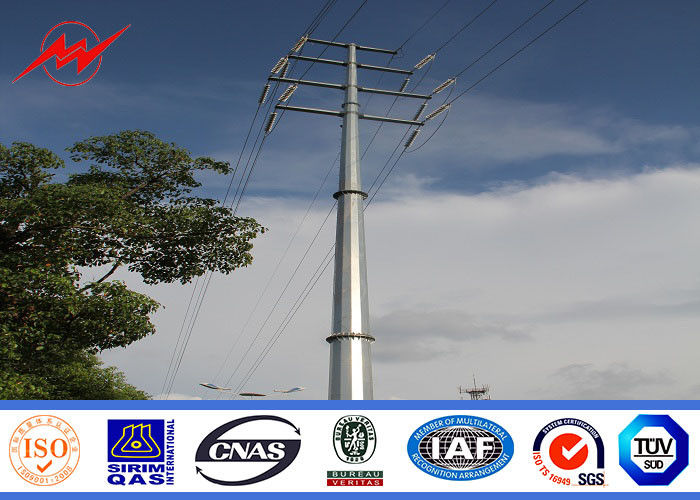

66kv ηλεκτρική δύναμη Πολωνός χάλυβα για το σχέδιο Πολωνού μετάδοσης
| Ύψος Πολωνού | ≥5m |
| Τύπος | Χαμηλή, μέση και υψηλότερη τάση |
| Μορφή του πόλου | Κωνικός, στρογγυλός, Polygonal (οκτάγωνος, δωδεκαγωνικός, κ.λπ.). |
| Crossarm | Designas ανά απαίτηση των πελατών |
| Υλικό |
Τα υλικά χάλυβα προσαρμόζονται σε ASTM A36, ASTM A572. |
| Πάχος τοίχων | 2.5mm, 2.75mm, 3.0mm, 3.5mm, 3.75mm, 4.0mm, 4.5mm, 4.75mm, 5.0mm, κ.λπ. |
| Τμήματα |
≤11900mm μπορεί να είναι με ένα τμήμα και φορτωμένος 40HQ στο εμπορευματοκιβώτιο. |
| Συγκόλληση |
Η συγκόλληση συμμορφώνεται με τα πρότυπα CSA και AWS D1.1. |
| Κοινός | Ένωση με τον τρόπο ενώσεων ή φλαντζών ολίσθησης. |
| Εγκατάσταση |
1. Τύπος ενταφιασμών. |
| Γαλβανισμός | Galvanization καυτής εμβύθισης σύμφωνα με κινεζικό τυποποιημένο GB/T 13912-2002 ή αμερικανικό τυποποιημένο ASTM A123. |
| Ελάχιστη πίεση παραγωγής | 345 MPA |
| Ελάχιστη εκτατή δύναμη | 470 MPA ~ 630 MPA |
| Τάση | 10KV~550KV |
| Περιορισμένο βάρος | 26 τόνος/εμπορευματοκιβώτιο |
| Πιστοποιητικά | Αξιολόγηση φερεγγυότητας του ISO 9001-2008, Αντιαεροπορικού Πυροβολικού, κ.λπ. |
| Προστασία | Αντιδιαβρωτικός και σκουριά ελεύθεροι – κατάλληλος για τη παραλιακή περιοχή, την έρημο, την πετρελαιοφόρο περιοχή και τη βιομηχανική περιοχή |
Εγκατάσταση
Το βάρος σχεδιασμού των πόλων χάλυβα είναι συνήθως σχετικά ελαφρύ και είναι καλό για τη λειτουργία, μεταφορά,
συγκεντρώστε και εγκατάσταση.
Χάλυβας
Το υλικό είναι σύμφωνα με NF το EN 10025 τυποποιημένο και NF τα EN πρότυπα 10149, αυτό έχουν τον ακόλουθο
ιδιοκτησία.
- Παραγωγή Strength=355 N/mm2
- Thoughness παραμένει το ίδιο κάτω από 20 βαθμούς κάτω από μηδέν
- Galvanization είναι σύμφωνα με την τυποποιημένη κατηγορία Ι NFA35503
Συντήρηση
Η galvanization καυτής εμβύθισης επεξεργασία μπορεί να αυξήσει τη ζωή υπηρεσιών του πόλου χάλυβα χωρίς τον περιβαλλοντικό
ρύπανση και καμία ανάγκη για άλλη καθημερινή συντήρηση. Οι ακόλουθοι περιγεγραμμένοι τύποι σχεδιάζονται ειδικά για
Αγορά της Αφρικής που μπορεί να ανταποκριθεί στα ρυθμισμένα πρότυπα ύψους και φορτίων της επιχείρησης ενέργειας ηλεκτρικής ενέργειας της Γαλλίας.

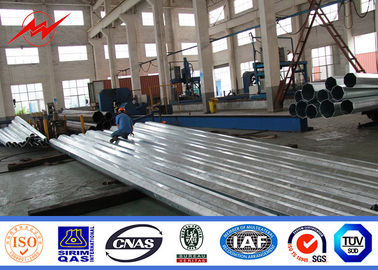

Παραγωγή

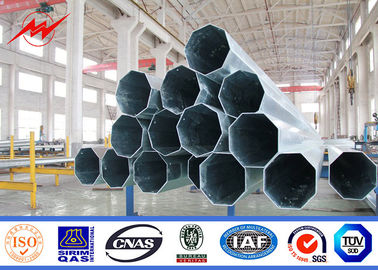

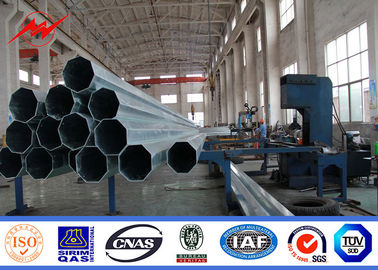

Ο πόλος χάλυβά μας κάμπτεται στη μορφή στο polygonal (κωνικό) τμήμα αρχικά. Κατόπιν ενώνεται στενά από τον αυτόματο
καταδύομαι-τόξο. Κατόπιν ενώνεται στενά από την αυτόματη μηχανή ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου.
Τρίτον το τοπ πιάτο ΚΑΠ, λουρίδων και βάσεων θα ενωθεί στενά στον πόλο. Και τελικά άλλα εξαρτήματα
(υποστηρίγματα υποστήριξης, υποστήριξη σκαλών, κ.λπ.) θα ενωθεί στενά στον άξονα πόλων.
Ανοχή κατασκευαστών
- Συστατικό μήκος: 25mm 75mm
- Ευθύτητα: 2mm/m
- Στρίψιμο του βαθμού: 1̊ ανά 3 μέτρα μήκους
- Ovalisation: Το μέγιστο είναι 3%
- Η μέση διάμετρος: +/0.5%
- Μήκος ολίσθησης: +/--150mm
Μηχανική ιδιοκτησία
Οι υποστηρίξεις μετάλλων σχεδιάζονται για να αντισταθούν την ονομαστική δύναμη Φ και την πίεση του αέρα Β που εφαρμόζεται
0.25m από την κορυφή. Κάτω από αυτά τα φορτία, ο παράγοντας ασφάλειας όσον αφορά το ελαστικό όριο του χάλυβα είναι μεγαλύτερος
από 1.8. Η θέση αντιστέκεται επίσης σε μια ροπή ίση με (F+V) ×1m. Οι δοκιμές παρουσιάζουν ότι το το φορτίο επενέβη κατά σπάσιμο
είναι περίπου 2 φορές του φορτίου σχεδίου.
