Κωνική 220 KV δωδεκαγωνική 20M 12 KN χρησιμότητα Πολωνός χάλυβα με το διαγώνιο βραχίονα
πόλος δύναμης χάλυβα
,πόλοι γραμμών μετάδοσης
220KV δωδεκαγωνική 20M 12KN ηλεκτρική δύναμη Πολωνοί χάλυβα με το διαγώνιο βραχίονα
Προδιαγραφή:
|
Ύψος |
Από 9 μέτρο σε 100 μέτρο |
|
Κοστούμι για |
Μετάδοση και διανομή ηλεκτρικής δύναμης |
|
Μορφή |
Polygonal ή κωνικός |
|
Υλικό |
Κανονικά Q345B/A572, ελάχιστη δύναμη ≥ 345 N/mm ² παραγωγής Q235B/A36, ελάχιστη δύναμη ≥ 235 N/mm ² παραγωγής Όπως και καυτό - κυλημένη σπείρα από ASTM A572 GR65, GR50, SS400 |
|
Ικανότητα δύναμης |
10kV σε 220kV |
|
Ανοχή της διάστασης |
Σύμφωνα με την απαίτηση του πελάτη. |
|
Επεξεργασία επιφάνειας |
Η καυτή εμβύθιση γαλβάνισε μετά από ASTM Α 123, ή οποιαδήποτε άλλαδήποτε πρότυπα από τον πελάτη που απαιτείται. |
|
Ένωση Πολωνών |
Ένωση ολίσθησης, που βάζεται φλάντζα συνδεμένος |
|
Πρότυπα |
ISO 9001:2008 |
|
Μήκος ανά τμήμα |
Μέσα σε 14 μέτρο που διαμορφώνει μιά φορά |
|
Πρότυπα συγκόλλησης |
AWS (αμερικανική κοινωνία συγκόλλησης) Δ 1.1 |
|
Πάχος |
1 χιλ. σε 36mm |
|
Διαδικασία παραγωγής |
→bending κοπής δοκιμής → πρώτης ύλης (διαμήκες) το →Dimension ελέγχει ότι →Flange η συγκόλληση →Hole που τρυπά με τρυπάνι →sample συγκεντρώνει → Galvanization επιφάνειας clean→ ή επίστρωμα σκονών, ζωγραφική →Packages →Recalibration |
|
Συσκευασίες |
Συσκευασία με το πλαστικό έγγραφο ή σύμφωνα με το αίτημα του πελάτη. |
Descripition του υλικού:
Το υλικό είναι σύμφωνα με NF το EN 10025
Τα πρότυπα και NF τα EN πρότυπα 10149, αυτό έχουν την ακόλουθη ιδιοκτησία.
- Παραγωγή Strength=355N/mm2
- Η ανθεκτικότητα παραμένει η ίδια κάτω από 20 βαθμούς κάτω από μηδέν.
- Galvanization είναι σύμφωνα με την τυποποιημένη κατηγορία 1 NFA35503.
Κανονικά Q345B/A572, ελάχιστη δύναμη ≥ 345 N/mm ² παραγωγής
Q235B/A36, ελάχιστη δύναμη ≥ 235 N/mm ² παραγωγής
Όπως και καυτό - κυλημένη σπείρα από ASTM A572 GR65, GR50, SS400
Ένωση:
Προηγμένος εξοπλισμός συγκόλλησης καταδύομαι-τόξων και CNC συγκόλλησης. Έχει την προηγούμενη δοκιμή ρωγμών, η εσωτερική και εξωτερική διπλή συγκόλληση καθιστά τη συγκόλληση όμορφη στη μορφή. Επιβεβαιώνει με τα διεθνή πρότυπα συγκόλλησης CWB και AWS Δ 1.1
Galvanization
Πρότυπα: NFA91121
Μέσο πάχος galvanization: Περισσότερο από 86μm.
Ανοχή κατασκευής
- Συστατικό μήκος: - 25mm 75mm
- Ευθύτητα: 2mm/m
- Στρίψιμο του βαθμού: 1°per 3 μέτρα μήκους
- Ovalisation: Το μέγιστο είναι 3%
- Η μέση διάμετρος: +/0.5%
- Μήκος ολίσθησης: +/--150mm
Εγκατάσταση
- Αφαιρέστε όλο τον εξοπλισμό στον πόλο κατά τη διάρκεια της συνέλευσης.
- Περιβάλτε μια σφεντόνα γύρω από τον άξονα θορίου epole κάθε τμήματος.
- Καθορίστε τη σφεντόνα στο τοπ τμήμα σε έναν φραγμό τροχαλιών.
- Η σφεντόνα στο κατώτατο τμήμα καθορίζεται στενά και καθορίζεται στο κέντρο βαρύτητας.
- Κάνετε την κατακόρυφο πόλων χάλυβα να σφίγξει κοντά τη σφεντόνα του τοπ τμήματος.
- Καθορίστε τον πόλο χάλυβα.
- Αφαιρέστε τη σφεντόνα.

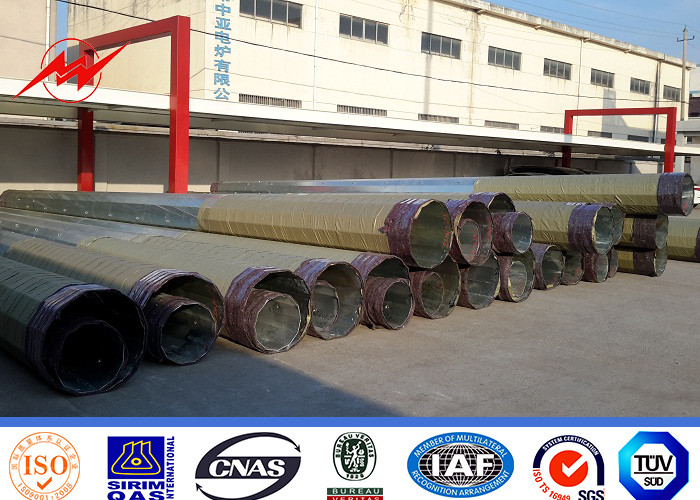

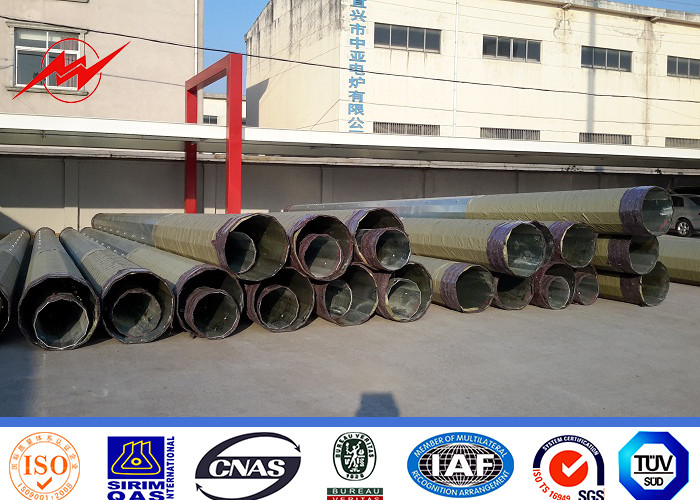

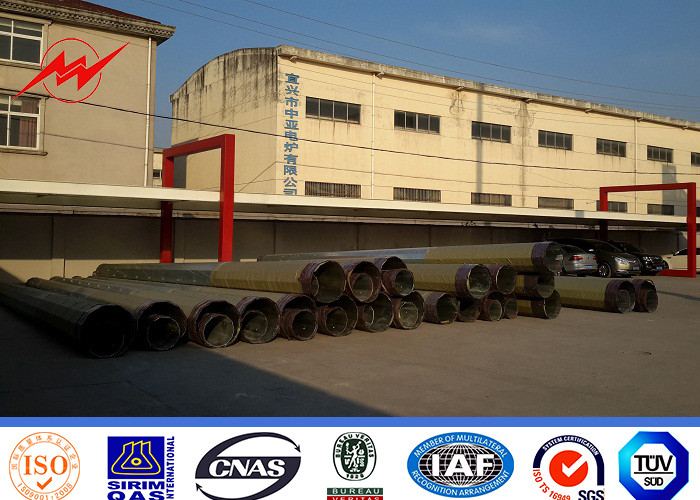

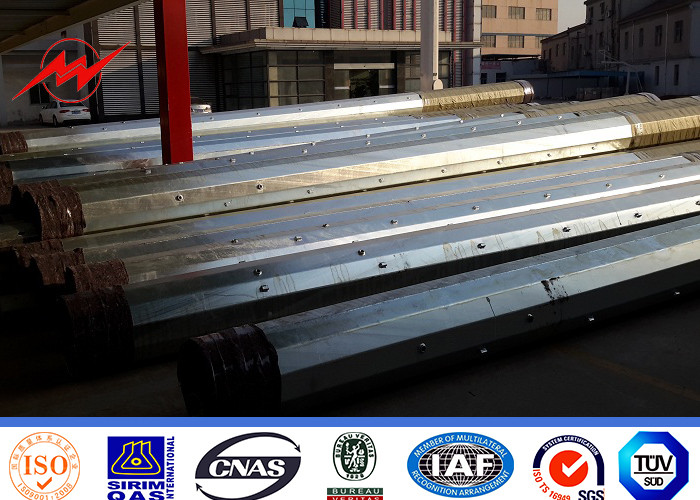

Περισσότερες εικόνες:
