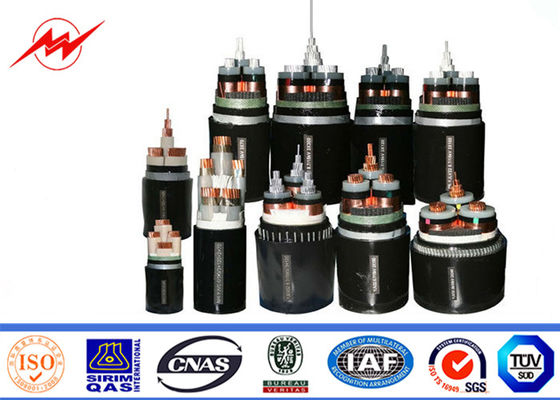

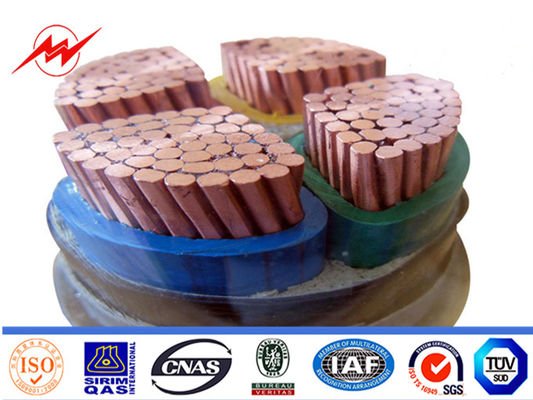

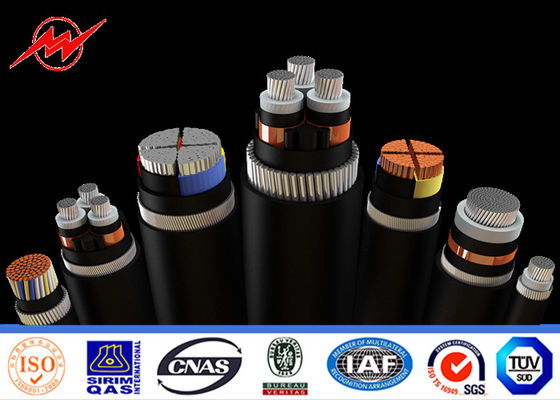

Θωρακισμένο πολυ καλώδιο υψηλής τάσης πυρήνων χαλύβδινων συρμάτων voltges μέχρι 35kv
Προδιαγραφές:
|
θήκη:
|
PVC/XLPE
|
|
Εξωτερική θήκη:
|
PVC ή PE
|
|
Αγωγός
|
Χαλκός οξυγόνου 99.5% καθαρό ελεύθερο ή κράμα αργιλίου
|
|
Τάση:
|
0.6/1.2kv, 10/22/35kv,
|
|
Αριθ. των πυρήνων:
|
1, 2, 3, 4, 5, 3+1, 4+1, 3+2
|
|
Τμήμα του αγωγού (χιλ. ²):
|
1.5~630 mm2
|
|
Εφαρμογή:
|
Το θωρακισμένο καλώδιο υψηλής τάσης PVC είναι ταιριαγμένο για να βάλει στο εσωτερικό, στην τάφρο καλωδίων, στα ράφια καλωδίων και στους σωλήνες. Ανίκανος αντέξτε τις εξωτερικές πιέσεις και τις εντάσεις.
|
| Κοινό πρότυπο όνομα: |
VV πυρήνας χαλκού/αργιλίου, PVC που μονώνεται, τυλιγμένο PVC καλώδιο δύναμης
Χαλκός VLY/πυρήνας αργιλίου, PVC που μονώνεται, τυλιγμένο PE καλώδιο δύναμης
YJL XLPE που μονώνεται, τυλιγμένο PVC/PE καλώδιο δύναμης

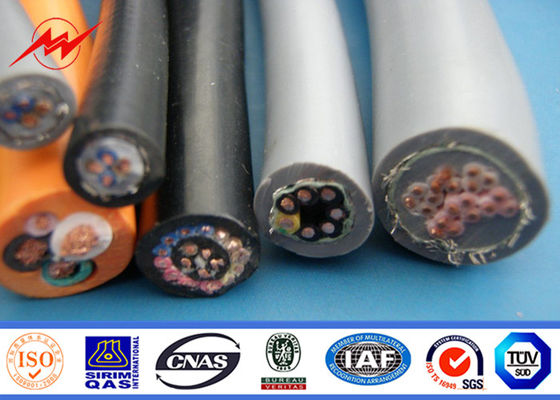

Το PVC KVV (XLPE) μόνωσε και ετύλιξε το καλώδιο ελέγχου
Ο χαλκός JKV/το PVC πυρήνων αργιλίου μόνωσε το εναέριο καλώδιο
YJHLV XLPE που μονώθηκαν το καλώδιο, το λεπτό χαλύβδινο σύρμα θωρακισμένο, PVC/PE ετύλιξαν
|
|
ΠΑΧΟΣ ΜΟΝΩΣΗΣ (χιλ.):
|
1.0-10
|
|
Χρώμα:
|
ΜΑΥΡΟΣ
|
|
Συσκευασία:
|
100 μέτρα ανά ρόλο ή 500 μέτρα ανά ρόλο ή σύμφωνα με την απαίτηση
|
|
Χρόνος παράδοσης:
|
10-20 ημέρες
|
|
Όροι πληρωμής:
|
L/C, D/A, D/P, T/T, Western Union
|
Indruction λεπτομέρειας
Το υλικό μόνωσης αυτού του καλωδίου είναι διασυνδεμένο πολυαιθυλένιο, το οποίο έχει μια heat-resistance εκτίμηση μέχρι 90℃. Κατά συνέπεια αυτό το προϊόν είναι άριστο για τις εφαρμογές που απαιτούν την εντατική αντίσταση θερμότητας. Είναι ταξινομημένο ως φλόγα - καθυστερών, ανθεκτικός στη θερμότητα, ή φιλικός προς το περιβάλλον ανάλογα με τα χαρακτηριστικά γνωρίσματά του.
Κατά τη διάρκεια τελευταίων 15-20 ετών η απαίτηση για το διασυνδεμένο μονωμένο πολυαιθυλένιο καλώδιο έχει επεκταθεί γρήγορα και αυτός ο τύπος καλωδίου έχει γίνει ο κύριος τύπος για τα καλώδια δύναμης.
Το καλώδιο BAO WO έχει αναπτύξει ενεργά και έχει εφαρμόσει πρόσφατες τις τεχνικές κατασκευής για μονωμένο το XLPE καλώδιο, και έχει συμμετεχθεί σε μια σταθερή προσπάθεια να ληφθεί η σταθερότερη ποιότητα, και παράγει τα καλώδια XLPE για τις υψηλότερες τάσεις, που υπερβαίνουν 220kV.
Τα προϊόντα σε αυτόν τον κατάλογο είναι βασισμένα στην προδιαγραφή GB/T 12706-2008 ή IEC 60502-2004.
Χαρακτηρισμός των παραδειγμάτων:
Παράδειγμα 1: Το PVC χαλκός-πυρήνων μόνωσε και ετύλιξε το θωρακισμένο τύπο 3+1 χάλυβας-ταινιών, το κύριο τμήμα πυρήνων είναι 50mm2 και αυτό του ουδέτερου πυρήνα είναι 25mm2, τέτοιο καλώδιο δύναμης μπορεί να αντιπροσωπευθεί από: VV22 3X50+1X25
Παράδειγμα 2: Η εκτιμημένη τάση είναι φλόγα χαλκός-πυρήνων 0.6/1kV - PVC καθυστερούντω (135°C) που μονώνεται και που τυλίγεται, χαλύβδινο σύρμα μικρός-μετρητών θωρακισμένο, τύπος 4+1, το κύριο τμήμα πυρήνων είναι 70mm2 και αυτό του ουδέτερου πυρήνα είναι 35mm2, τέτοιο καλώδιο δύναμης μπορεί να αντιπροσωπευθεί από: Bw135-VV 0.6/1kV 4 Χ 70+1x35
Παράδειγμα 3: Η εκτιμημένη τάση είναι 0.6/1kV, flame-retardant (105°C) PVC χαλκός-πυρήνων που μονώνεται και που τυλίγεται, ταινία χάλυβα θωρακισμένη, τύπος 3+2, το κύριο τμήμα πυρήνων είναι 185mm2 και αυτό του ουδέτερου πυρήνα είναι 95mm2, τέτοιο καλώδιο δύναμης μπορεί να αντιπροσωπευθεί από: BW105 - VV22 0.6/1kV 3 X 185+2 X 95
Συνθήκες εργασίας
Για το γενικό τύπο, όχι άνω των 70°C ως μέγιστο
Για το flame-retardant υλικό 105°C, όχι άνω των 105°C ως μέγιστο
Για το flame-retardant υλικό 135°C, όχι άνω των 135°C ως μέγιστο
1. Χαμηλότερη περιβαλλοντική θερμοκρασία: - 40°C για τη σταθερή τοποθέτηση, - 20°C για την μη-σταθερή τοποθέτηση
2. Εκτιμημένη τάση U0/U: 0.6/1kV, 3.6/6kV
3. Min.bending ακτίνα: περισσότερο από 10 χρόνοι της εξωτερικής διαμέτρου του καλωδίου εάν χωρίς τεθωρακισμένο, και περισσότερο από 15 χρόνοι της εξωτερικής διαμέτρου καλωδίων παρείχαν ότι το καλώδιο είναι θωρακισμένο.
4. Όρος βραχυκυκλώματος: Η μέγιστη θερμοκρασία του αγωγού καλωδίων δεν θα υπερβεί τον όρο βραχυκυκλώματος 175°Cunder (πιό μακροχρόνιος χρόνος 5 δευτερολέπτων)
